Bokin Electro-Hydraulic Technology (Foshan) Co., Ltd. est l'un des principaux fabricants et fournisseurs de vannes proportionnelles hydrauliques pilotées-commande 4wrze32 a1 10v en Chine. Si vous envisagez de vendre en gros en vrac une vanne proportionnelle hydraulique pilotée durable -4wrze32 a1 10contrôle en V fabriqué en Chine, n'hésitez pas à consulter la liste de prix de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.
Paramètres du produit
▶ Taille 32
▶ Série de composants 7X
▶ Pression de service maximale 350 bar
▶ Débit nominal 360/520 L/min (Δp=5 bar par bord de contrôle)
Caractéristiques
▶ Version 4/2 et 4/3 voies
▶ Pour montage sur embase
▶ Modèle de portage selon ISO 4401-10-09-0-05
▶ Contrôle du sens et de la taille du flux
▶ Fonctionnement au moyen d'électro-aimants proportionnels avec filetage central et bobine amovible
▶ Bobine de commande centrée sur ressort-
▶ Électronique embarquée-(OBE) avec interface A1 (entrée de valeur de commande ±10 V)
▶ Commande manuelle dissimulée en option (N9, non disponible pour la version "J" résistante à l'eau de mer)
▶ Conformité CE selon la directive CEM 2014/30/UE

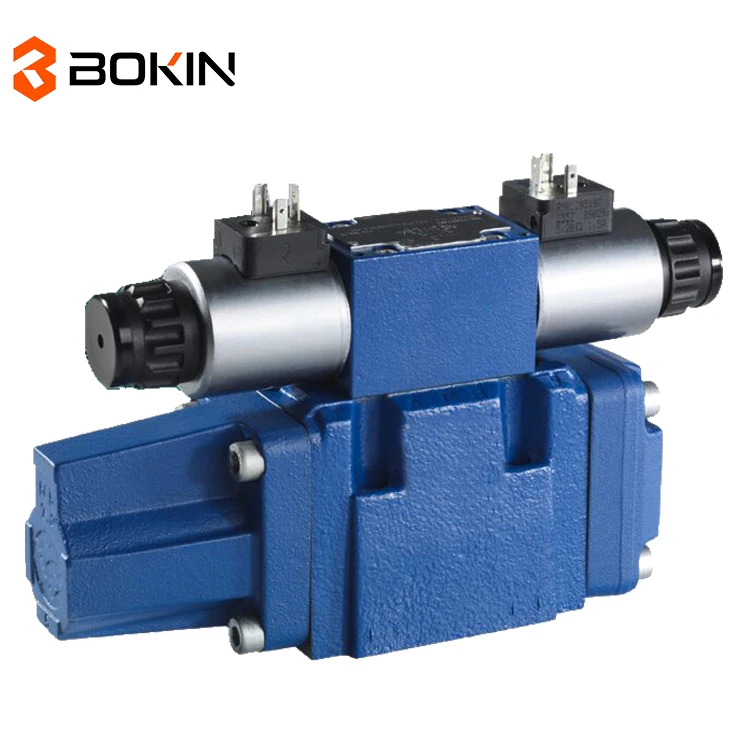

Vanne proportionnelle hydraulique pilotée-4WRZE32 A1 10Modèle complet de commande V
4WRZE 32 E360-7X/ 6EG24N9K31/A1M
4WRZE 32 E360-7X/ 6EG24N9EK31/A1M
4WRZE 32 E360-7X/ 6EG24N9TK31/A1M
4WRZE 32 E360-7X/ 6EG24N9ETK31/A1M
4WRZE 32 E520-7X/ 6EG24N9K31/A1M
4WRZE 32 E520-7X/ 6EG24N9EK31/A1M
4WRZE 32 E520-7X/ 6EG24N9TK31/A1M
4WRZE 32 E520-7X/ 6EG24N9ETK31/A1M
Spécifications techniques
|
Taille disponible |
4WRZE10 |
4WRZE16 |
4WRZE25 |
4WRZE32 |
|
Débit nominal |
25/50/85(L/min) |
125/180 (L/min) |
220/325 (L/min) |
360/520 (L/min) |
|
Bobines de contrôle |
E, E1, W6, W8, EA, etc. |
|||
|
Mode de contrôle de l'huile pilote |
Pas de code, E, T, ET |
|||
|
Connexion électrique |
K31 |
|||
|
Interface électrique |
A1, F1 |
|||
|
Réducteur de pression D3 |
Peut être installé selon les besoins |
|||
|
Matériau d'étanchéité |
M (NBR), V (FKM) |
|||
|
Pour d'autres modèles |
Merci de nous consulter |
|||
Avantages du produit
Positionnement de base
Vanne proportionnelle à commande analogique à très-haut-débit piloté-avec commande analogique 10 V et OBE intégré, conçue pour les systèmes hydrauliques à grande échelle-les plus exigeants. Combine une capacité de débit massive, un contrôle précis de 10 V et une construction robuste, idéal pour les applications industrielles-à usage intensif nécessitant des performances extrêmes.
Contrôle 10 V et optimisation de la puissance élevée OBE
A1 interface with ±10V command input (input resistance >100 kΩ) et potentiel de référence dédié. OBE optimisé pour les applications à haut-débit, avec une unité d'alimentation améliorée (40 VA max) et des étages de sortie à courant-limité. Le temps de rampe réglable (0 à 2,5 s) empêche les chocs du système lors des transitions à débit élevé-.
Capacités de débit et de pression
Débit nominal 360–520 l/min (Δp=5 bar), débit maximum 1 600 l/min. Orifices de vanne principale A/B/P évalués à 350 bar, alimentation pilote 100 bar (interne), retour externe 150 bar. Le débit pilote de 15,9 l/min assure un actionnement rapide du grand tiroir principal, tandis que la compensation de pression maintient la stabilité du débit sous des charges extrêmes.
Détails structurels et d'installation
Pèse 43,0 kg, modèle de portage ISO 4401-10-09-0-05 (ports A/B/P/T Ø38 mm). Nécessite 6 vis de fixation M20 x 80 (couple de serrage 340-430 Nm). 7-connecteur K31 à pôles avec câble LiYCY 7×1,0 mm² (jusqu'à 40 m) – installation conforme CEM avec connecteur homologue métallique et blindage complet.
Compatibilité et durabilité des fluides
Compatible avec les huiles minérales (HL/HLP), les HEES biodégradables et les HFDU -ignifuges (joints FKM). Plage de viscosité 20–380 mm²/s, température du fluide hydraulique -20~+80 degrés. La protection IP65 et le boîtier de vanne robuste avec revêtement de peinture standard (version J résistante à l'eau de mer en option) garantissent la longévité.
Caractéristiques de sécurité et de fonctionnement
Bobine principale centrée sur ressort-pour une position neutre de sécurité-. OBE comprend une fonction de détection de sous-tension et de verrouillage, empêchant les commandes conflictuelles. La bobine de grand-diamètre avec usinage de précision minimise les fuites internes, avec l'exigence de propreté des fluides ISO 4406 18/16/13.
Adaptation aux applications industrielles
Conçu pour les très-unités de puissance hydrauliques, les presses à forger lourdes et l'hydraulique des usines industrielles. Excelle dans les systèmes d'aciéries, l'hydraulique des grands navires et les équipements miniers où un contrôle de précision de 10 V et des débits ultra-élevés sont essentiels à la productivité.
Notre avantage
TECHNOLOGIE DE BASE
20+ans d'expérience en R&D, dirigé par des experts du secteur-, droits de propriété intellectuelle indépendants
PRODUIT IP DE BASE
4WREE, 4WRKE, 4WRJE, 4WRLE, 4WRPEH, etc.
SORTIR
Sortie mensuelle de la vanne proportionnelle>10000+pièces
MARQUE
100%marque de vanne proportionnelle indépendante, prenant en charge la personnalisation de la marque
SOLUTIONS DE SYSTÈMES ÉLECTRO-HYDRAULIQUES PERSONNALISÉES POUR TOUTES LES APPLICATIONS
Intégration du développement de composants de base, de la conception de systèmes et de services de mise en œuvre personnalisés
DOMAINES D'APPLICATION
• Moulage par injection de précision
• Moulage sous pression
• Métallurgie et fonderie
• Nouvelle énergie
